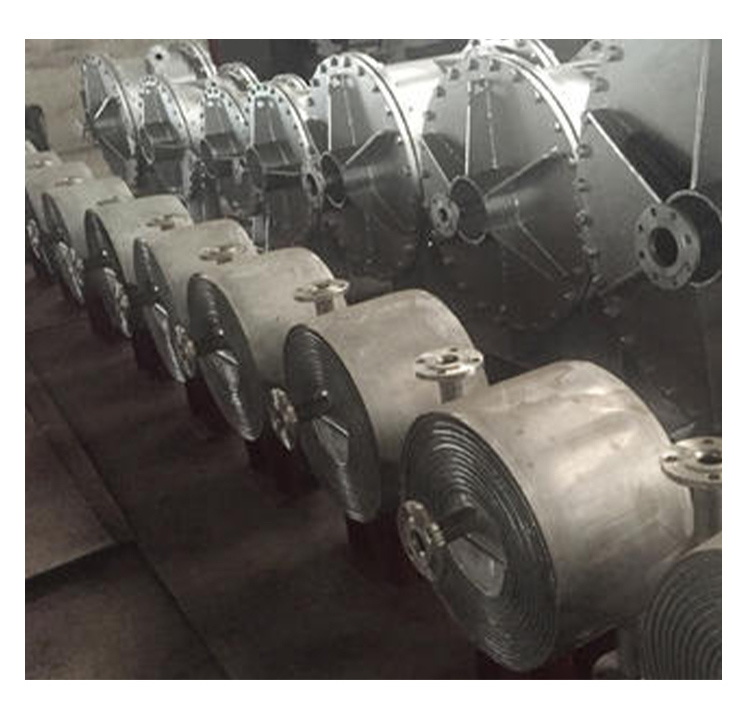

螺旋板換熱器的布置一般由與之相關的設備來決定，以符合工藝要求，縮短管道長度。應該布置在塔的附近，塔的回流冷凝器應接近塔的布局，而且盡可能靠近回流池和回流泵。當液體通過螺旋板式換熱器泵入時，換熱器應盡可能靠近反應器（或容器），使泵的吸入管短，以?xún)?yōu)化吸入條件。下面簡要介紹螺旋板式換熱器的布置原則和要求。

　　1、單獨式換熱器的布置，主要是螺旋板式換熱器的布置，應盡量布置在室外，以節省廠房。

　　2、在管道或修理領域，包括空間和設施，應考慮換熱器的布局。檢修時，汽車起重機不能接近換熱器時，應安裝吊車梁、地面軌道或其他維修設施。

　　3、換熱器可單獨布置或按組排列。組團布置，節省空間，整潔美觀。

　　4、換熱管端可以安裝在維修通道的一側。

　　5、如果操作溫度高于換熱器的自然點，如果沒有地板或平臺的分離，則不應分配其他設備。

　　6、螺旋板式換熱器之間應保持至少100米的距離。當位置是有限的，至少它應該是0.6m。

　　7、當螺旋板式換熱器布置時，應規避換熱器中心的中心線到管架或框架柱的中心線，以利于換熱管內的污垢清洗和單管更換。在廊道兩側布置的換熱器中，換熱器的頭部和管柱之間的距離差不多是相同的。

　　8、安裝高度應保障底部連接管不小于150mm。

　　9、當螺旋板式換熱器介質為氣時，在操作過程中產生冷凝液時，換熱器的出水管一般不是袋管，冷凝液流入槽內。

　　10、螺旋板式換熱器的布置高度要符合工藝管道的要求，以及適合的房間。
